Technical specifications:
| M 30 thread at the bottom | 90 |
| Hole Ø 12 mm at top | 4 |
| Installation height mm | 149 - 209 |
| Maximum characteristic load-bearing capacity (kN) * | 226.0 |
| Bottom plate mm | 140 x 140 x 12 |
| Bore Ø 13 mm at the bottom | 4 |
| Upper plate mm | Ø 120 x 12 |
Product information

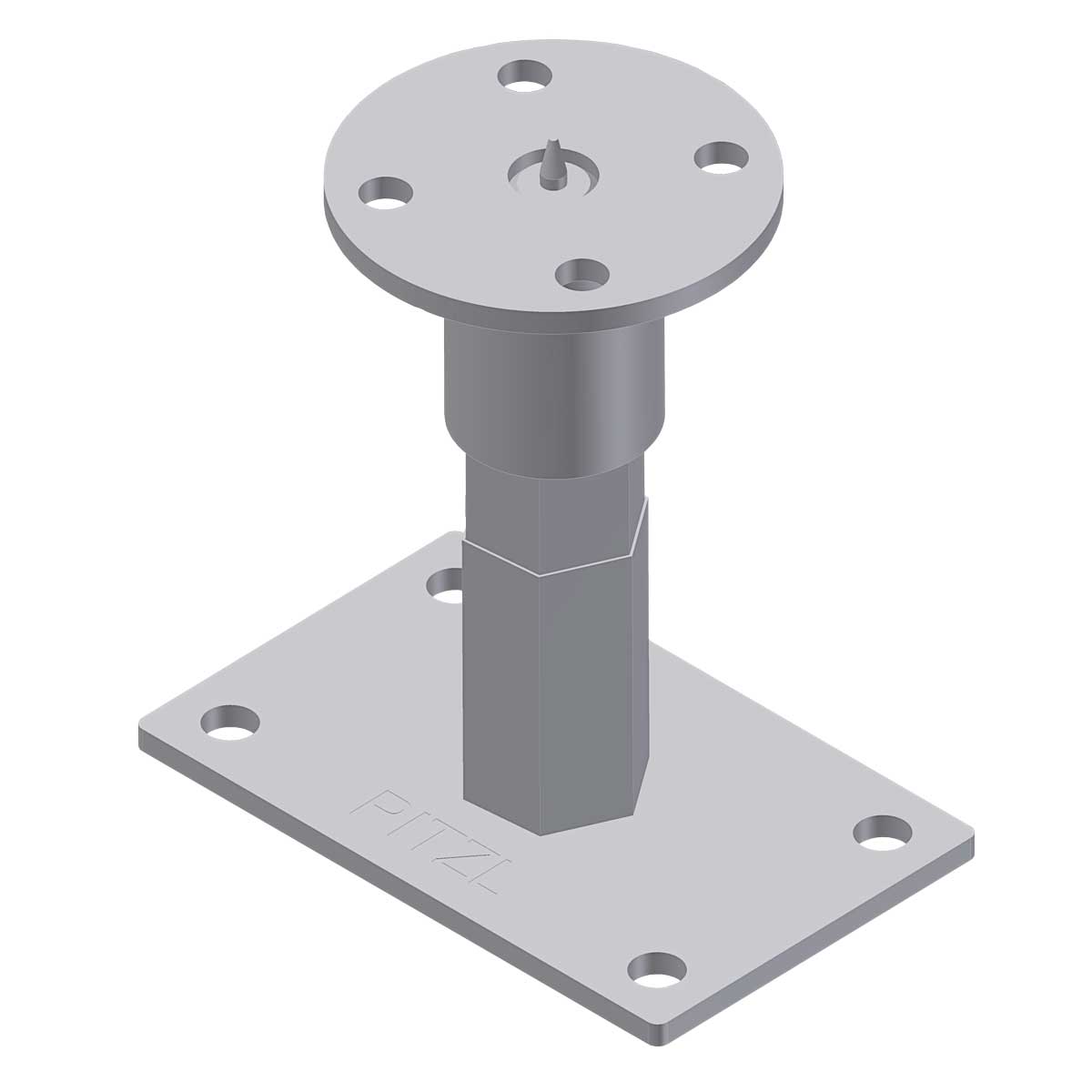

Heavy-duty-version Turn – click: the innovative post support system with centring tip

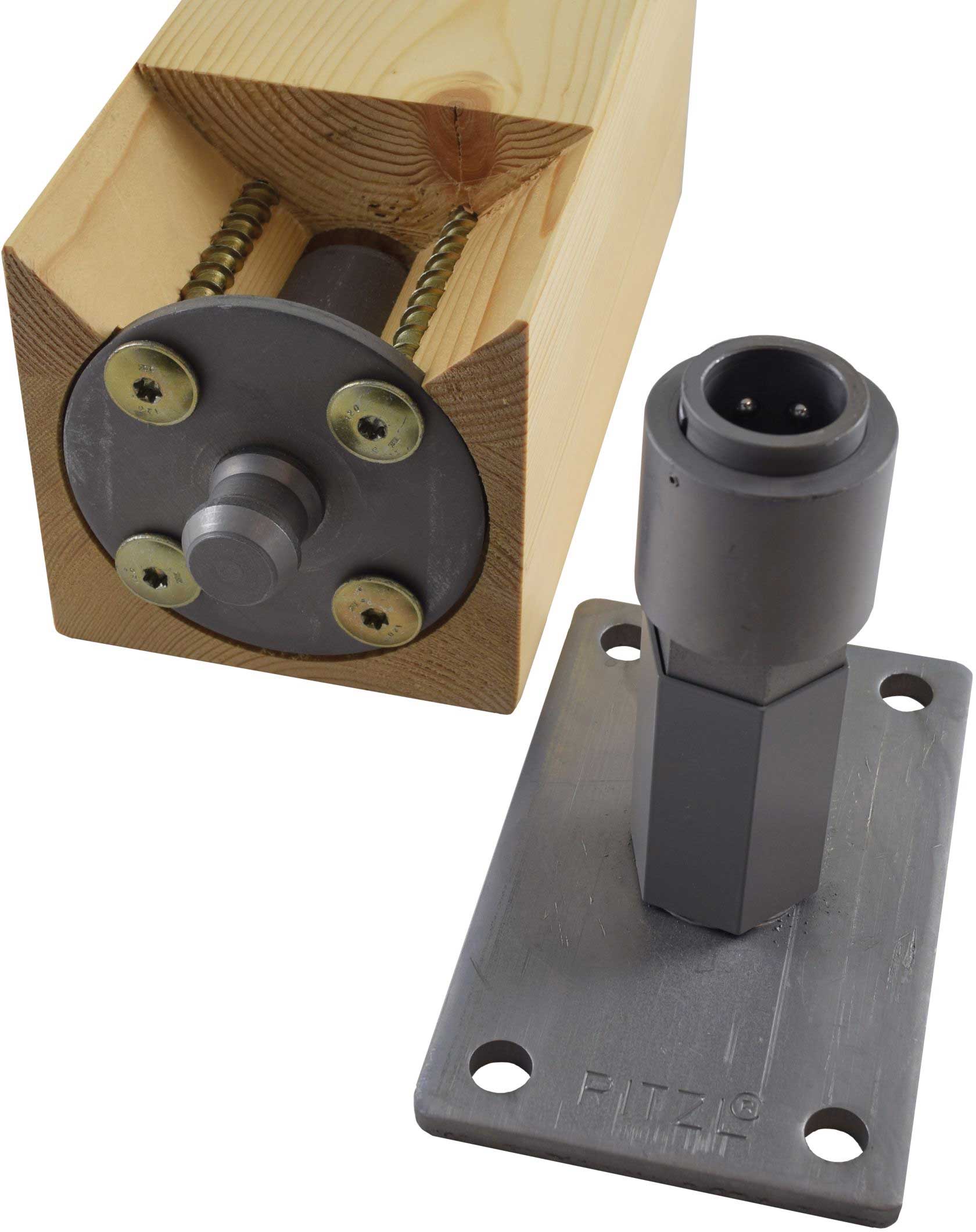

The Pitzl plug-in system makes installation an effortless process. The components can be optimally pre-assembled in advance, so that only a few steps are required on site: plug in, snap into place – done. This not only reduces installation time, but also the need for tools, labour and personnel resources.
Thanks to coordinated material thicknesses, the system ensures maximum load-bearing capacity against compressive, tensile and transverse forces. Height adjustment is also possible when installed and under high loads.
*Further static values can be found in our static book and in ETA 10/0413.
Mounting instructions
Montagehinweis

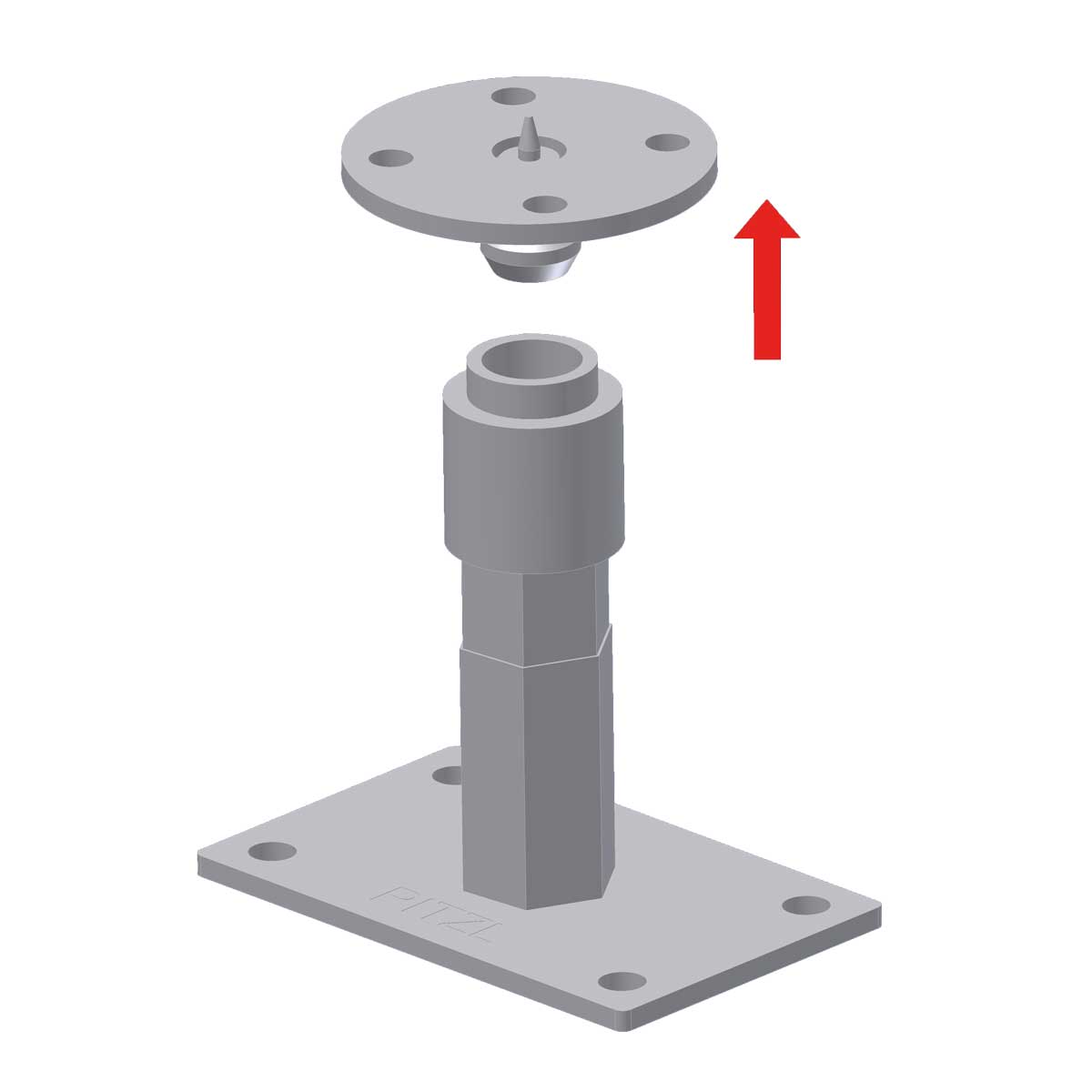

Die Vormontage des Pfostenträgers wird schon in der Werkstatt durchgeführt und sorgt für schnelles und komfortables Arbeiten auf der Baustelle. Das innovative Stecksystem von Pitzl kann problemlos und schnell ver- und entriegelt werden. Mit nur wenigen Handgriffen ist so die Kopfplatte vom restlichen Pfostenträger getrennt.

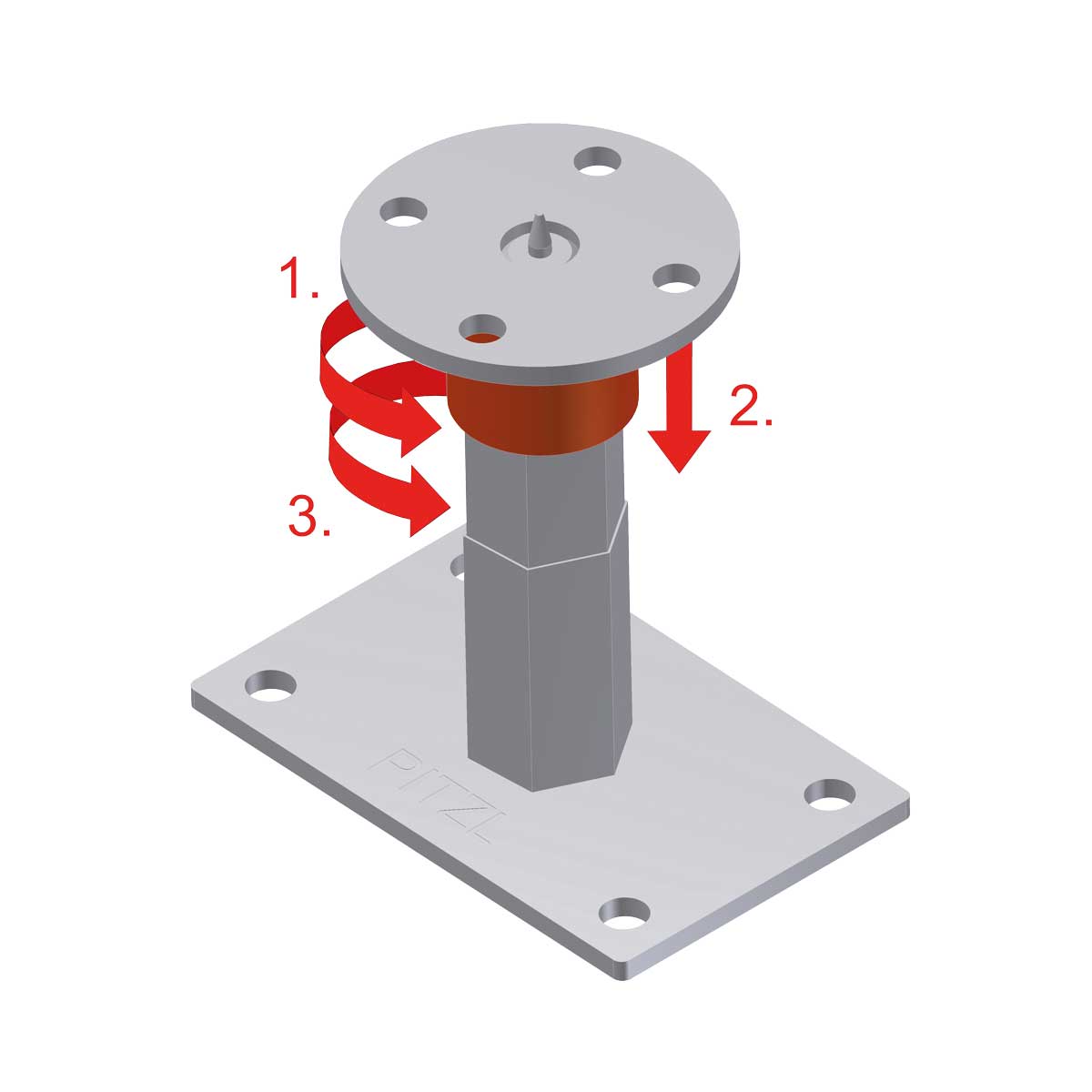

1. Verschluss gegen den Uhrzeigersinn bis Anschlag drehen.
2. Verschluss nach unten drücken.
3. Verschluss bis Anschlag gegen den Uhrzeigersinn weiter drehen.
